老泵工须知,泵车液压减震需要注意哪些事项?

日期:2021-03-02 09:52:11

液压减震,是降低泵送系统主油缸换向的冲击;主油缸换向时,主系统压力会瞬间升高到某一峰值压力,造成压力冲击,减震的目的就是为了降低此峰值压力。

方法一:换向时降排量
主油缸上压差传感器感应→控制器降低主泵排量→压差传感器感应消失→主泵增加到标定排量

方法二:换向时缓冲溢流阀溢流
增加缓冲溢流阀,换向时缓冲溢流阀打开,使一部分液压油流回油箱

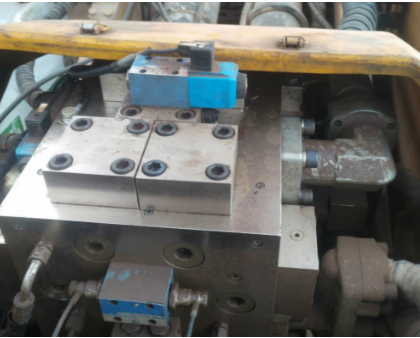

原溢流阀块
更换主溢流插装阀节流孔



减震缓冲溢流阀位置

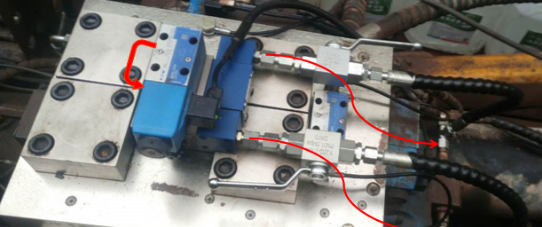

增加减震阀块后
如下图,安装减震系统部件



说明:此安装方式,油管,DT1,球阀与主阀块护罩干涉,后期DT1会放到左侧面,球阀会放置在摆四通小液动上。
安装调试
1、熄火卸压,卸下主阀罩盖;
2、拆下主溢流阀插装阀盖板,更换为M6阻尼孔;
2、安装缓冲阀块,液动阀,球阀及辅件等;
3、关闭卸压开关,启动,挂工作档;
4、在减震球阀打开时,点动主缸憋压,观察主系统压力,此时为减震溢流阀压力,M19开口松开背母,用M6内六角把调节螺杆退到底,再缓慢拧紧,直至压力表显示4MPa,左右主缸重复憋压,均显示4MPa,拧紧背母;
5、以上完成后,通知技术支持部远程修改电控程序,使程序与缓冲匹配。

注意事项
1、两个球阀打开时,点动主缸憋压,即缓冲溢流阀压力,4MPa,在此状态下调节缓冲压力;两个球阀关闭时,点动主缸憋压,即主溢流阀压力,34MPa,在此状态下调主溢流阀压力。
2、试验时,三位四通液动阀P口O形圏 容易被冲坏,造成漏油,更换质量更加好的O形圏或矩形圏。
3、球阀安装在摆四通小液动阻尼接头上,阻尼接头G1/8较小,开关球阀时注意不能野蛮操作,如果断了,则可以取消缓冲,取下三位四通阀上的接头,作应急处理。
4、当出现液压故障时,可取消缓冲阀块,方便排故。
